模块化设计

· 模块组合式设计，可将多个室外模块连接起来，机组可以连接16个独立单元模块开始，组合后的一组模块机组的供冷（热）高可达2016kW；

· 同时每一个独立的模块都可以作为一个主机使用；

· 当使用模块式组合机组时，每一个模块都可以作为辅机使用，设计安装灵活性极高

、

控制器功能多样性

· 最多控制16台机组

· 时钟显示

· 周定时、循环定时功能

· LCD故障代码显示

· 运行参数设置管理

自带楼宇接口

· 不需要额外的设备(R485, ModBus);

· 用户无需额外付款就可接入其楼控系统;

· 方便调试;

· 标准ModBus接口，方便用户使用;

全方位保护

· 电源保护

· 高低压保护

· 流量保护

· 防冻保护

· 传感器保护

· 压缩机保护

· 排气温度保护

· 风机保护

高效:
最优化的系统设计，满负荷COP达到3.2以上，达到国标二级能效节能要求，大大节省用户的运行费用

1. 高效换热器

o 降膜式换热器
降膜式换热机理相当于干式换热和满液式换热的组合，更高效

o 传热系数高
降膜式蒸发传热系数约为干式蒸发器的4倍，约为满液式蒸发器的2倍

2. 高效压缩机
采用R134a专用半封闭螺杆压缩机，容积效率比普通压缩机高1.5%以上，25%~100%容量范围无级调解，按需输出，更节能，CFD模拟优化螺杆型线及滑阀结构，提升部分负荷条件下压缩机的压缩效率，综合能效更高。

3. 高精度双电子膨胀阀

o 采用电子膨胀阀作为节流元件，运用PID控制算法进行开度控制，系统可以迅速的达到稳定的运行状态，减小系统波动，提高机组效率。

o 采用双电子膨胀阀，制冷、制热时制冷剂流量独立控制，杜绝制冷剂在电子膨胀阀节流后在管路中的闪蒸，避免了蒸发器中制冷剂中分配不均的问题，提高蒸发器换热效率。

o 制冷剂流量与阀的开度成线性关系，控制更精确，对于部分负荷工况适应性强，提高机组满负荷及部分负荷效率

4. 高效经济器和四通阀

o 新型经济器制冷循环设计, 提高制冷剂整体过冷度10度以上, 机组满负荷能效提升5%以上。

o 采用大容量活塞式四通阀, 制冷剂通过四通阀的压力损失小于8kpa, 而普通滑块式并联四通阀的压力损失大于25kpa, 由于阻力损失小，整机能效可以提升1.5%

环境友好：
采用R134a环保制冷剂，对大气臭氧层无破坏作用，ODP为0，GWP=0.29，无禁用期限。具有良好的安全性能(不易燃，不爆炸，无毒，无刺激性，无腐蚀性)。


高可靠性：

1. 蒸发器液位控制
制冷运行通过控制蒸发器制冷剂液位来控制膨胀阀的开度, 相比通过过热度来控制膨胀阀的开度, 具有精度高、反应快适应性强的特点。避免了因过热度不准确而造成压缩机液压缩损毁的可能。

2. 稳定回油

3. 多重系统保护功能
电源保护 、电子保护、过载保护、膨胀阀保护、油压差保护、油位保护、循环水流量保护 、低压保护、高压保护、吸气/排气压差保护、冷却水的防冻保护 、压缩机工作时间平衡技术

更多安全防护：
强电隔离开关+电控箱内置强电防护板+智能化霜

· 强电隔离开关（符合欧洲标准IEC 60204-1、中国GB 5226.1）

· 内置的电源保护（符合欧洲标准DIN 3320）

· 卸荷阀溢流阀快速释放系统压力（高于Nb/t47012-2010）

· 设备防护等级IP30

· 智能除霜：高精度的传感器，可以准确检测系统压力和温度，并选择最佳除霜时间

· 智能除霜的四通阀，可靠，安全，除霜和排水干净

友好人机界面及智能控制

· 高灵敏液晶触摸屏控制器，具有良好的操作体验

· 系统运行参数和运行曲线访问

· 历史运行和故障记录

· 授权访问

· 自动诊断和报警功能

· 故障手动复位功能

· 可编程控制器控制

· 远程开/关功能

· 循环水泵联锁控制

· 高效节能管理技术的自动控制

· 敏感反应：实时监控，3次/秒，检查所有控制部件

· 兼容BMS（楼宇管理系统），通过RS485 MODBUS RTU协议

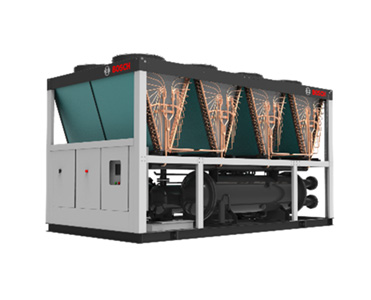

· 博世风冷热泵机组拥有出色的能效，根据中国冷水机组国标GB 19577-2004，达到二级能效，拥有能效标签。采用R-410A绿色环保冷媒，无臭氧损耗

· 模块化设计：通过电线和水路系统将多台机组连接在一起作为整体系统运行使用，在客户需要或为了方便维修，可以增加额外的机组到系统内。不同能力的机组也可以连接在一起使用，最大能力可以达到1072kW 或16台机组一起使用

· 博世风冷热泵机组拥有更宽的运行范围

· 多功能集中控制：最多16台机组集中控制/实时时钟/周/日定时和取消/错误代码液晶显示/制热/制冷模式转换/运行参数设置/调试方便/标准的MODBUS协议，容易集成到建筑物的管理系统

· 多重保护：电源保护（缺相和错相保护；过压和低压保护）/高低压保护/水流开关/防冻/出水温度保护/传感器故障检测与保护/压缩机/电机保护/排气温度保护/风扇电机过载保护/吸气压力保护
